Как установить смещение инструмента на машине с ЧПУ?

Привет! Я поставщик машин с ЧПУ, и сегодня я хочу поговорить о том, как установить смещение инструмента на машине с ЧПУ. Это решающий шаг, который может сделать или сломать ваши задания по обработке, так что давайте погрузимся прямо в!

Почему смещение инструмента имеет значение

Во -первых, зачем нам вообще установить смещения инструмента? Что ж, в идеальном мире каждый инструмент будет точно таким же размером и формой, и мы могли бы запрограммировать наши точки с ЧПУ, чтобы срезать точность точков без каких -либо настройки. Но в реальном мире инструменты различаются. У них могут быть разные радиусы наконечника, длины или даже износ с течением времени. Смещения инструментов похожи на секретное оружие, которое позволяет нам учитывать эти различия и гарантировать, что наши детали обрабатываются в правильных размерах.

Типы смещений инструмента

Как правило, существует два основных типа осволов инструмента на токарном токарном сжигании: смещение длины и смещение радиуса.

Длина смещение

Смещение длины, как следует из названия, компенсирует разницу в длине инструмента. Когда вы установите инструмент на башне вашего токарного станка с ЧПУ, он может быть не такой же, как инструмент, для которого была написана программа. Если вы не установите правильное смещение длины, ваши разрезы будут выключены в оси Z (ось, которая работает параллельно шпинделю).

Чтобы измерить смещение длины, вы можете использовать сеттер инструментов или простой метод, такой как касание инструмента к известной поверхности на заготовке или эталонного блока. После измерения разницы в длине вы можете ввести значение в таблицу смещения инструмента на панели управления ЧПУ.

Радиус смещено

Смещение радиуса заботится о разнице в радиусе наконечника режущего инструмента. Различные инструменты имеют разные радиусы наконечника, которые могут повлиять на точность ваших сокращений, особенно когда вы обрабатываете контуры или дуги. Если вы используете инструмент с большим радиусом наконечника, чем тот, который указан в программе, ваша часть может оказаться больше, чем предполагалось.

Чтобы установить смещение радиуса, вам нужно знать фактический радиус наконечника инструмента. Обычно вы можете найти эту информацию о упаковке инструмента или, измеряя ее с помощью микрометра. Затем введите значение радиуса в соответствующее поле в таблице смещения инструмента.

Пошаговое руководство по настройке инструмента смещения

Теперь, когда мы рассмотрели основы, давайте пройдемся пошаговым процессом установки инструментов на токарном станке с ЧПУ.

Шаг 1: Приготовьте свою машину

Прежде чем начнете установить компенсацию инструмента, убедитесь, что ваш токарный станок с ЧПУ включается и в безопасном рабочем состоянии. Убедитесь, что шпиндель остановлен, а башня находится в положении, где вы можете легко получить доступ к инструментам.

Шаг 2: Выберите инструмент

Используйте функцию выбора инструмента на панели управления CNC, чтобы выбрать инструмент, который вы хотите установить для смещения. Номер инструмента должен соответствовать тому, что в вашей программе обработки.

Шаг 3: Измерьте смещение длины

Как упоминалось ранее, вы можете использовать сеттер инструментов или ручной метод для измерения смещения длины. Если вы используете сеттер инструментов, следуйте инструкциям производителя, чтобы дотронуться до инструмента к сеттеру и получить измерение длины. Если вы используете ручной метод, внимательно коснитесь инструмента к известной поверхности и запишите расстояние в оси Z.

Шаг 4: Введите смещение длины

Как только вы получите измерение длины, перейдите в таблицу смещения инструмента на панели управления ЧПУ. Найдите строку, соответствующую инструменту, который вы устанавливаете для смещения, и введите значение длины в соответствующем столбце. Обязательно используйте правильный знак (+ или -) в зависимости от того, является ли инструмент длиннее или короче справочного инструмента.

Шаг 5: Измерьте смещение радиуса

Измерьте радиус наконечника инструмента с помощью микрометра или обратитесь к спецификациям инструмента. Обратите внимание на значение радиуса.

Шаг 6: Введите смещение радиуса

В той же таблице смещения инструмента найдите столбец для смещения радиуса и введите измеренное значение радиуса. Опять же, убедитесь, что дважды проверьте точность записи.

Шаг 7: Проверьте смещения

После входа в длину и радиус смещения, это хорошая идея, чтобы проверить их, прежде чем начать полную операцию обработки. Вы можете сделать это, запустив тестовый вырез на кусочке материала или с помощью функции моделирования на панели управления ЧПУ. Проверьте размеры испытательного элемента, чтобы убедиться, что смещения верны.

Советы и хитрости

• Регулярно проверяйте и обновляйте смещения: Инструменты могут изнашиваться с течением времени, что может изменить их длину и радиус. Сделайте привычку регулярно проверять и обновлять компенсацию инструмента, чтобы поддерживать точность вашей обработки.
• Используйте сеттер инструментов: Установитель инструментов может сэкономить вам много времени и повысить точность измерений вашего смещения. Это ценная инвестиция, особенно если вы выполняете много рабочих мест.
• Держите запись: Держите запись о сборе инструмента для каждого используемого вами инструмента. Это может пригодиться, если вам нужно повторить задание на обработку или если вы столкнетесь с какими -либо проблемами с смещениями.

Наши машины для токарного станка с ЧПУ

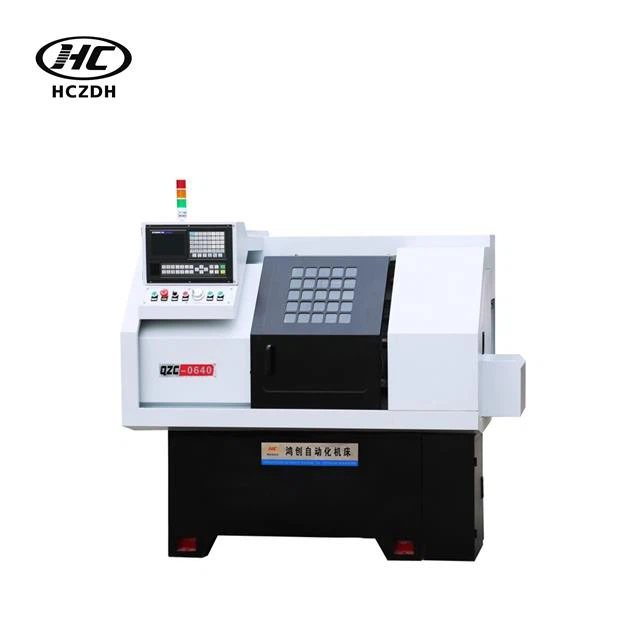

В нашей компании мы предлагаем широкий спектр машин с ЧПУ, чтобы удовлетворить различные потребности и бюджеты. Ищете ли выПолная автоматическая численная машина управления, аCK6140 горизонтальный токарный станок с ЧПУ, илиMini Cnc Tarte Machine, мы вас покрыли. Наши машины оснащены расширенными функциями и надежными элементами управления, чтобы сделать ваши операции обработки максимально эффективными и точными.

Если вы заинтересованы в том, чтобы узнать больше о наших машинах с ЧПУ, или у вас есть какие -либо вопросы по поводу устранения смещений инструмента, не стесняйтесь обращаться к нам. Мы будем рады помочь вам найти подходящую машину для ваших потребностей и предоставить вам поддержку, которая вам нужна, чтобы получить максимальную отдачу от этого.

Заключение

Настройка комплектации инструмента на машине с ЧПУ является важным навыком для любого машиниста. Понимая различные типы смещений и следуя пошаговому руководству, вы можете убедиться, что ваши детали обрабатываются в правильных размерах и достигли высококачественных результатов. Не забудьте регулярно проверять и обновлять смещения, использовать инструмент, если это возможно, и вести запись о смещениях для будущей ссылки. И если вы находитесь на рынке для новой машины с ЧПУ, не стесняйтесь обращаться к нам. Мы здесь, чтобы помочь вам поднять обработку на следующий уровень!
